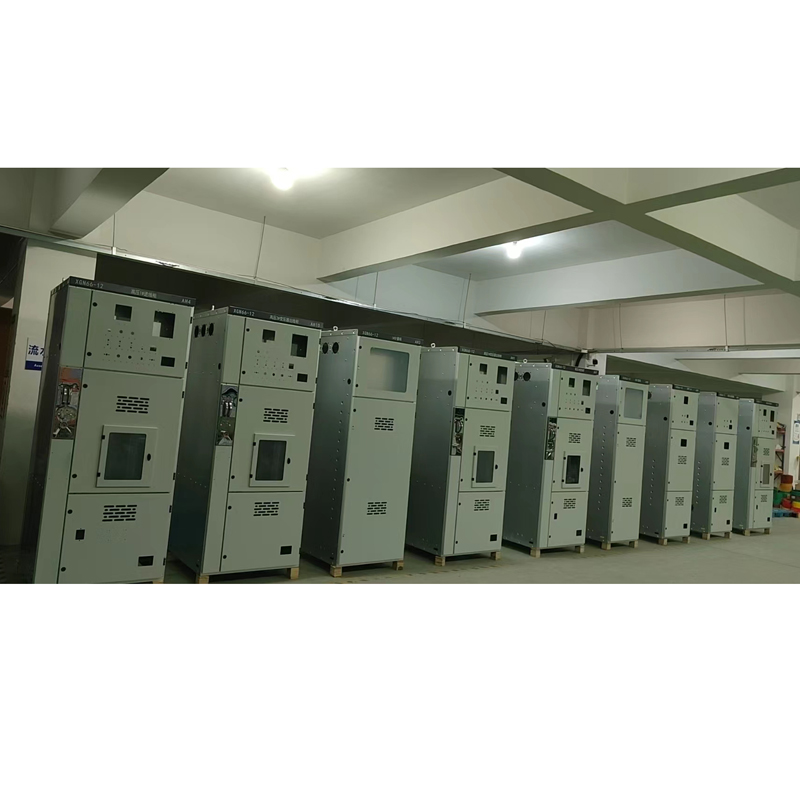

XFN66环网柜

浙江龙硕电气有限公司座落在浙江省乐清市,是一家建立现代企业制度标准为目标的新型企业,专业生产高压成套设备、低压成套设备、光伏并网柜、充气柜、箱式变电站、低压抽屉柜等产品,为冶金、矿山、发电厂、交通、能源、石化、高层建筑等领域提供可靠的成套产品。

联系我们
销售热线:
服务热线:18815175581
地址:温州市乐清市柳市镇苏吕小微创业园3号楼



产品详情
一、详细描述:
XGN15-40.5型环网柜(户内交流高压六氟化硫环网开关设备),是新一代以六氟化硫负荷开关作为开关而整柜采用空气绝缘的、适用于配电自动化、既紧凑又可扩充的金属封闭开关设备、小型化、参数全、底价位、少维护等特点。该产品句有“合-分-接地”三工位灭弧室,配带“五防”功能(防止带负荷分合主开关;防止误入带电隔;防止误分合主开关;防止带电挂接地线;防止接地开关在接地位置送电),联锁可靠,断口绝缘强度高,大爬距设计,出线端均用压罩保护,特殊的动密封和固定密封设计,加上先进的技术性能及轻便灵活的装配方案,可以完全满足市场不断变化的要求,是装备城市电网的新一代高压开关设备。
本产品使用于三相交流10KV、50H z的电力系统中,作为工矿企业、高层建筑、住宅小区、预装式变电站等场所、用来开断、关合负载电流、故障电流、控制和保护线路与配电变压器之用。XGN 15-40.5/24型.单元式六氟化硫环网柜的主开关分别可采用国产「LN36/FLN48型SF6负荷开关、施耐德SC6系列负荷开关,ABB原装SFG型、GN30型隔离开关,也可根据用户的需求配装VS1断路器或ABB原装VD4断路器,及各型固定式断路器。其联锁可靠,均达到国家“五防”要求。
二、正常使用条件
1.海拔高度呈1000m,(如有特殊要求可在订货时注明)
2.环境温度:一25℃~+40℃:
3.1}相对温度平均值不超过95%:月相对湿度平均值不超过90%;
4.抗震能力:8度;
5.无剧烈震动和冲击以及火灾、化学腐蚀、爆炸危险的场所。

三、技术条件
1、范围
本技术条件适用于XGN15-40.5(F)/T630-20、XGN15-40.5(F、R)/T100-31.5型交流高压六氟化硫环网开关设备(以下简称“环网柜”),规定了该产品的额定参数、技术特性、型式试验项目和方法以及标志、包装、运输、储存等要求。 环网柜用于额定电压12kV及以下环网供电或双幅射供电系统中,也可用于终端供电,装入箱式变电站,作为电能的控制和保护。产品性能符合GB3906《3~35kV交流金属封闭开关设备》、IEC298的规定。 环网柜主要元件为六氟化硫负荷开关及与高压限流式熔断器组合,属可扩展式结构,具有齐全的一次方案,如架空线或进线柜、变压器保护柜、联络柜、计量柜等,能完全满足各种接线要求。
2、柜体采用2mm厚数铝锌板铆接成型。柜后有二处压力释放孔,其一是针对电缆室,另一个则针对负荷开关/母线室。该结构能够限度地保障人身安全和设备运行的可能,防护等级达IP3X,并具可靠的机械联锁和防误操作功能。
3、本产品具有体积小、重量轻、外形美观、操作简便、长寿命、高参数、无污染、少维护等显著的特点。
